搪玻璃列管式冷凝器



技術條件
Design Conditions		 設計壓力
Design
pressure		 設計溫度
Design
temperature		 允許溫差Permissible
remperature differemce		 換熱系數Heat-transfer coefficient
殼壁Shell side 0.6MPa 250℃ 100℃ 380～450W/㎡·K
管壁Tube side 0.4MPa 250℃

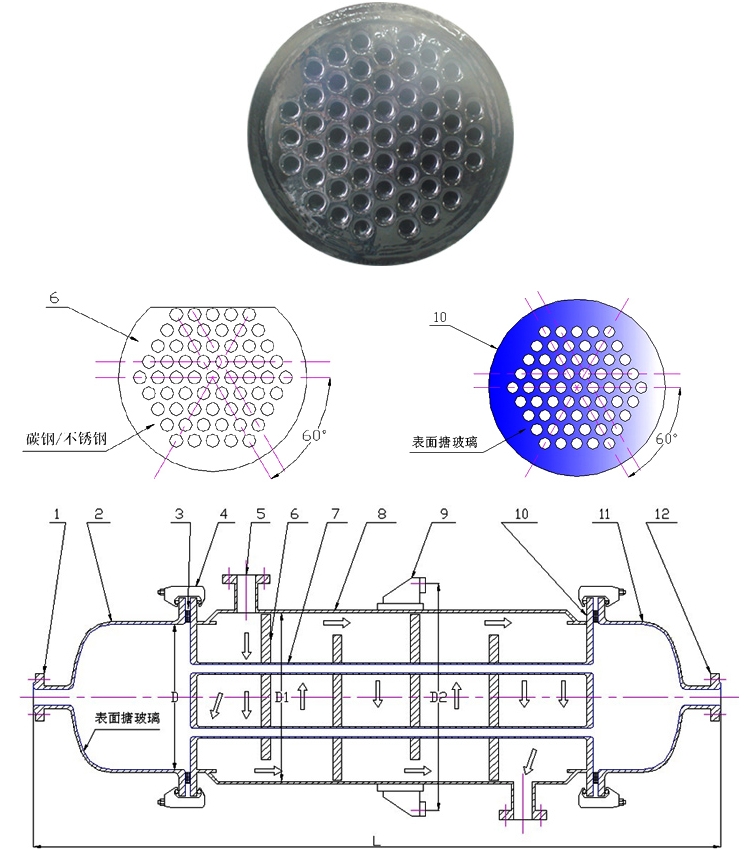

搪玻璃列管式換熱器面積數據表
換熱面積 ㎡ D 換熱管Pipe 換熱器Exchanger
  L1 數量
Quantity		 規格
Specification		 D1 D2 L
5 Ф400 1500 19 Ф38x4 Ф500 Ф610 2100
8 Ф500 1500 37 Ф38x4 Ф600 Ф712 2150
10 Ф400 3000 19 Ф38x4 Ф500 Ф610 3600
Ф600 1500 55 Ф38x4 Ф700 Ф832 2200
15 Ф500 3000 37 Ф38x4 Ф600 Ф712 3650
Ф700 1500 83 Ф38x4 Ф800 Ф947 2300
20 Ф600 3000 55 Ф38x4 Ф700 Ф832 3700
Ф800 1500 109 Ф38x4 Ф900 Ф1055 2350
25 Ф900 1500 139 Ф38x4 Ф1000 Ф1148 2400
30 Ф700 3000 83 Ф38x4 Ф800 Ф947 3800
Ф1000 1500 163 Ф38x4 Ф1100 Ф1260 2500
40 Ф800 3000 109 Ф38x4 Ф900 Ф1055 3850
50 Ф900 3000 139 Ф38x4 Ф1000 Ф1148 3900
60 Ф1000 3000 163 Ф38x4 Ф1100 Ф1260 4000

技術條件
Design Conditions		 設計壓力
Design
pressure		 設計溫度
Design
temperature		 允許溫差Permissible
remperature differemce		 換熱系數Heat-transfer coefficient
殼壁Shell side 0.6MPa 250℃ 100℃ 380～450W/㎡·K
管壁Tube side 0.4MPa 250℃

      在化學、醫藥工業的生產線中，有冷卻、凝結、加熱、沸騰等熱交換過程。這些都須根據液體種類、操作條件等情況，選擇適宜的設備，使機器構造的質料，符合生產工作的需要。
      近由無錫市鋒達化工設備有限公司生產的不銹鋼列式熱交換器具有高耐腐蝕、高熱效率、冷卻效果好、小巧合適等等優良性能。
       特　點：
      ☆　高耐蝕性
      ☆　優良的不粘附性能，易清洗
      ☆　容積小，占地少
      與其它搪玻璃熱交換器比較，每單位熱交換面積，以這種熱交換器所占地盤少，這樣就可使整個生產設備的小巧經濟。
